CNC-Bördelmaschinen

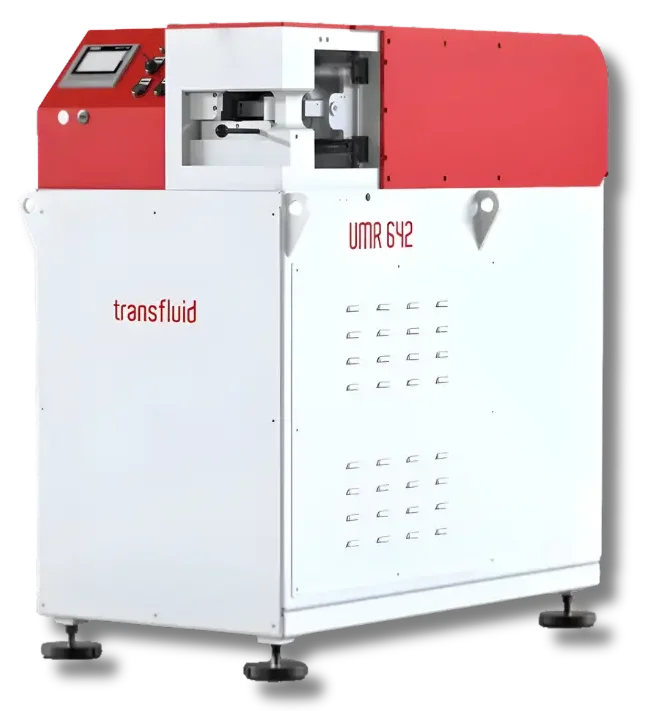

Transfluid UMR 642
42
Max. Rohrdurchmesser (mm)
Transfluid UMR 642 ist eine Profiliermaschine zum präzisen Umformen von Rohrenden in T-Form und zur Erzeugung funktionaler Geometrien, die Dichtheit, Passung und Wiederholbarkeit von Rohrverbindungen verbessern. Sie arbeitet nach dem Prinzip der Umformung mittels rotierender Formwerkzeuge, wodurch ein sauberes Ergebnis ohne nennenswerte Oberflächenbeschädigung und mit sehr guter Prozessstabilität erzielt wird. Die Möglichkeit der Umformung bereits ab einer Einspannlänge von 1×D spart erheblich Material und Platz.
| Rohrdurchmesser (mm) | 6–42 |
| Wandstärke (mm) | 4,0 |
| RPM | 700 |
| Einstellbare Zykluszeit (s) | 4–15 |
BLM GROUP AST30
40
Max. Rohrdurchmesser (mm)
Die elektrohydraulische Rohrenden-Umformmaschine AST30 ermöglicht ein optimales Umformen auch von dickwandigen Rohren und Rohren mit großem Durchmesser. Der automatische Lader ermöglicht Kopf-/Ende-Bearbeitungen, sodass beide Rohrenden in einem Arbeitsgang bearbeitet werden können. Die Maschine ist mit sechs Bearbeitungsstationen ausgestattet. Jede der sechs Umformstationen kann für Endenbearbeitungen wie Aufweiten, Reduzieren, Walzen, Abrunden und Ablängen/Abschneiden eingesetzt und programmiert werden.
| Max. Rohrdurchmesser (mm) | 40 |
| Presskraft (t) | 8 |
| Anzahl der Umformstationen | 6 |
| Rotierende Station | 1 |
Crippa S2086
42
Max. Rohrdurchmesser (mm)
Die Crippa S2086 ist eine CNC-Bördelmaschine für die Serienfertigung von Rohrenden. Sie dient zur Herstellung präziser Funktionsformen an Rohrenden, wie z. B. Aufweiten oder Verengen, Einpassen, Kalibrieren, Bördeln und andere Umformvorgänge, je nach verwendetem Werkzeug. Der gesteuerte Prozess und die stabile Klemmung gewährleisten eine hohe Maßgenauigkeit, Koaxialität und Wiederholbarkeit, wodurch zusätzliche Nachbearbeitungen entfallen.
| Max. Rohrdurchmesser (mm) | 42 |
| Umformzylinderkraft (t) | 8 |
| Max. Umformlänge (mm) | 700 |
| Spannzylinderhub (mm) | 42 |
| Werkzeugabstand (mm) | 900 |
