CNC BÖRDELN

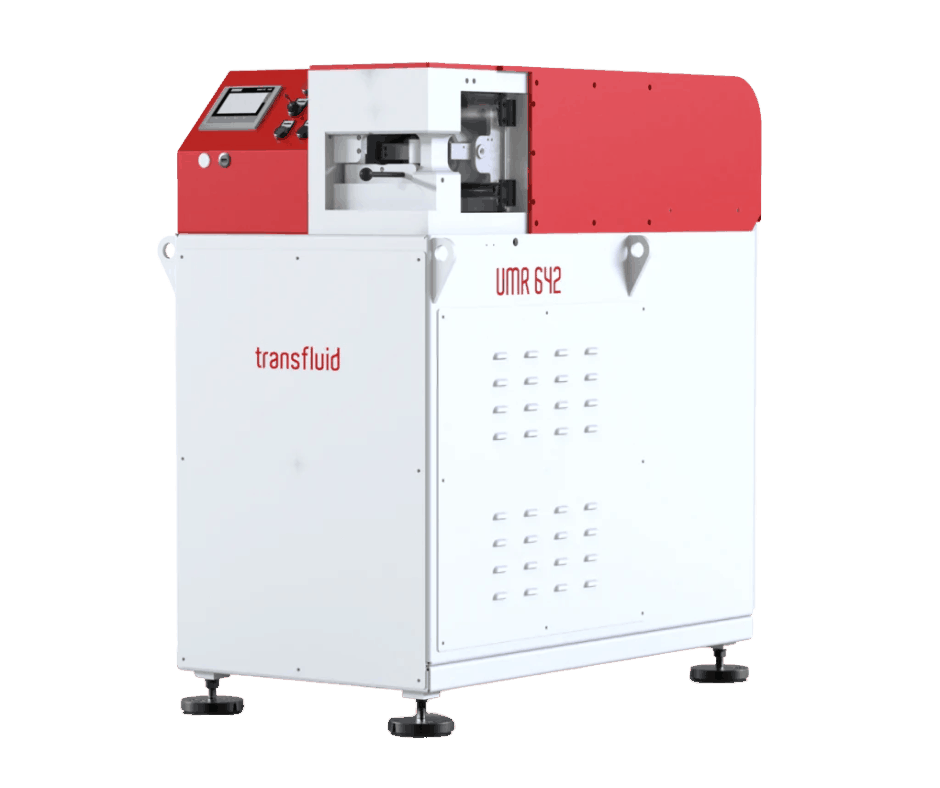

Transfluid UMR 642
Die vollautomatische Transfluid UMR 642 gehört zur Spitzenklasse der Formmaschinen für präzises Umformen in T-Geometrie. Sie ermöglicht die Herstellung von 37°, 45°, 90° und ORFS Flanschenden mit perfekt glatter Dichtfläche. Durch die Umformung bereits ab einer Aufspannung von 1×D werden Material und Bauraum deutlich eingespart. Die Maschine ist für einen schnellen Werkzeugwechsel und die automatische Zuführung von O Ringen ausgelegt. Das Ergebnis sind hochwertige präzise und dauerhaft zuverlässige Verbindungen auch in der Serienfertigung.
| Max. Kapazität | 6 – 42 mm |
| Wandstärke | 4,0 mm |
| Stahlrohr | 12,9 – 26,2 mm |
| U/min | 200 |
| Zykluszeit einstellbar | 4 – 15 s |
| Umformlänge | 25 mm |
| Einspannlänge | 1×D |
| Leistung | 4,5 kW |
| Gewicht | 1 000 kg |
| L x B x H | 1 000 x 650 x 1 400 mm |
CNC-MASCHINE AST30
Die Rohrumformmaschine AST30 ist mit sechs Bearbeitungsstationen ausgestattet, von denen eine rotierend und für die Bearbeitung und Endbearbeitung geeignet ist.
Jede der sechs Bearbeitungsstationen kann für die Endbearbeitung verwendet und programmiert werden, wie z.B. das Reduzieren, das Walzen, das Biegen und das Beschneiden.
| Max. Rohrdurchmesser: | 40 mm |
| Maximaler Arbeitshub: | 90 mm |
| Zugkraft | 80 Kn |
| Schließkraft Klemme | 100 Kn |
| Gewicht Maschine | 1 750 kg |
CNC-MASCHINE CRIPPA
Die CNC-Rohrendenumformmaschinen S2084 – S2086 -S2086E – S2086HF verfügen über eine automatische Anpassung des Programmiersystems. Sie führen bis zu 6 Umformvorgänge mit Druck und Rotation am Rohr aus. Dank der Möglichkeit, verschiedene Drehköpfe (auch CNC) für spezielle Prozesse zu installieren, werden z.B. Kürzen, Gewindeschneiden, Ziehen, Stanzen und Rollen ausgeführt. Der CNC-gesteuerte Werkzeugwechsel ermöglicht es Ihnen, die Geschwindigkeit und die Position der einzelnen Werkzeuge in den verschiedenen Arbeitspositionen zu optimieren.
| Max. Rohrdurchmesser: | 42 mm |
| Druckkraft Formzylinder: | 8 ton |
| Maximale Umformlänge: | 250 mm |
| Geschwindigkeit Formzylinder: | 8.000 mm/min |
| Druckkraft Schraubstockzylinder: | 12 ton |
| Hub Schraubstockzylinder: | 42 mm |
| Abstand zwischen den Werkzeugen: | 90 mm |
| Anzahl der Werkzeugpositionen 4: | 6 |
| Werkzeugwechselgeschwindigkeit: | 45.000 mm/min |
| Grundabmessungen Maschine: | 1915;1462;1944 mm |
